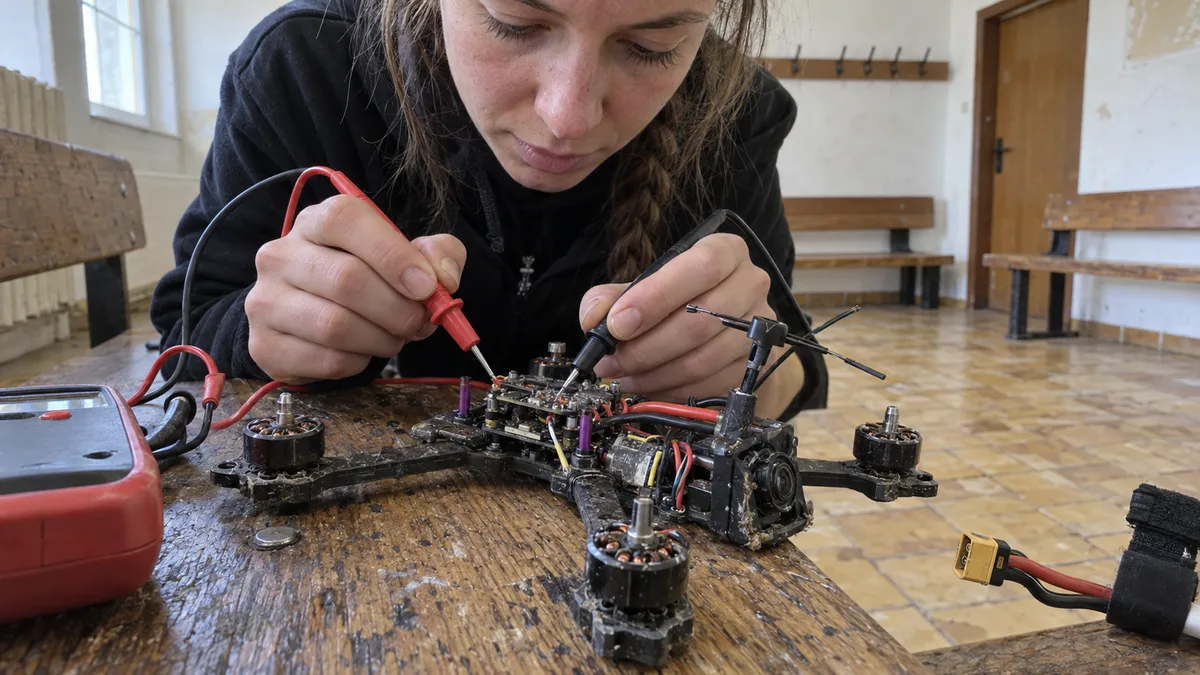

Servis FPV dronu: závady a diagnostika

Když FPV dron po pádu nenaběhne, ztratí obraz nebo odmítá armovat, nezačínejte pájením ani aktualizací všeho firmwaru. Stejný projev může mít několik odlišných příčin.

Přerušený vodič přijímače může vypadat jako chybné nastavení UARTu. Motor s poškozeným ložiskem může způsobovat vibrace, které připomínají problém s filtry. Černý obraz může vzniknout v kameře, videosignálové cestě, VTX, anténním konektoru i napájení.

Servis FPV dronu proto nejdřív odděluje tři větve závady:

• mechanickou – rám, motory, vrtule, uchycení a kabely;
• elektrickou – napájení, pájené spoje, FC, ESC, přijímač a video;
• konfigurační – firmware, target desky, UARTy, protokoly, režimy a failsafe.

Teprve podle výsledku má smysl opravovat spoj, měnit součástku nebo upravovat konfiguraci. Tento postup omezuje výměny dílů metodou pokus–omyl a pomáhá zachovat informace potřebné k nalezení původní závady.

Co lze na FPV dronu diagnostikovat

Stavěný FPV dron obvykle tvoří samostatný rám, motory, řídicí jednotka letu, ESC, přijímač a video systém. Každou část lze prověřit zvlášť, ale jejich závady se mohou navzájem ovlivňovat.

Změna vrtule zároveň mění zatížení motoru a ESC. Při hledání příčiny proto nelze posuzovat každou součást izolovaně.

Mechanická větev: co se po pádu změnilo

Mechanická kontrola začíná s odpojenou baterií a sejmutými vrtulemi. Kontrolují se praskliny a delaminace karbonu, vůle ramen, posunutý stack, ohnutá hřídel, drhnoucí ložisko a kabely zasahující do rotujících částí.

Pozornost vyžadují také šrouby motoru. Příliš dlouhý šroub může dosáhnout k vinutí statoru a poškodit jeho izolaci, přestože motor zvenku vypadá neporušeně. Po výměně motoru nebo ramene proto nestačí pouze ověřit, že šroub drží.

Náraz může kromě vrtule poškodit také konektor antény, nalomit vodič nebo posunout řídicí jednotku. Přerušovaný spoj se potom projeví až při pohybu rámu nebo vibracích. Další možné zdroje rozebírá článek Odkud se berou vibrace a jak najít zdroj.

Prasklé nebo delaminované rameno, posunutý stack a poškozený rám po pádu jsou mechanika, kterou posoudíme z fotek; rozsah popisuje stránka oprava dronu, díl, který se už nedá koupit, stránka zakázkové díly.

Držák kamery nebo antény, podvozek či kryt, který se k vašemu rámu nedá koupit, řeší stránka náhradní díly dronu.

Elektrická větev: napájení, FC a ESC

Před připojením běžné LiPo zkontrolujte desky a spoje pod zvětšením a proměřte, zda mezi hlavním napájením a zemí není zjevný zkrat. První zapnutí přes vhodné proudové omezení může snížit následky některých chyb, ale samo nepotvrzuje, že je sestava provozuschopná.

U pájeného spoje nerozhoduje pouze vzhled cínu. Spoj nesmí přemosťovat sousední plošky, musí mechanicky držet a kabel má mít odlehčení tahu. U přijímače nebo VTX se vodič často poškodí těsně za pájeným místem. Koaxiální kabel antény může být nalomený i bez zjevné poruchy vnější izolace.

FC, který komunikuje přes USB, ještě nemusí správně fungovat při napájení z baterie. Napájení přes USB a hlavní napájecí větev nejsou totéž. Opačně může nefunkční USB souviset s konektorem nebo jeho datovou cestou, nikoli nutně s celou řídicí jednotkou.

Když jeden motor nereaguje, je potřeba odlišit:

1. mechanicky nebo elektricky poškozený motor;
2. vadný kanál ESC;
3. přerušený signál mezi FC a ESC;
4. chybnou konfiguraci motorových výstupů.

Rozlišení se provádí měřením a řízeným porovnáním s ověřenou součástí. Opakované armování podezřelé sestavy může závadu zhoršit. Podrobnější postup najdete v článku Vrtule se netočí nebo dron píská: motor, ESC a kabeláž.

VTX nenechávejte zbytečně vysílat bez správně připojené antény. Při výpadku obrazu nejdřív zkontrolujte anténu, konektor a napájení, potom teprve pokračujte v testování vysílače.

Konfigurační větev: hardware funguje, sestava ne

Konfigurační diagnostika začíná až po vyloučení zkratu a zjevného mechanického poškození. U sestav s Betaflightem se kontroluje zejména:

• správný firmware target pro konkrétní FC;
• orientace řídicí jednotky;
• mapování, pořadí a směr motorů;
• nastavený protokol ESC;
• přiřazení UARTů;
• typ a protokol přijímače;
• režimy, failsafe a důvody zákazu armování;
• nastavení VTX table a způsob řízení analogového VTX.

Před změnou konfigurace uložte výstupy diff all, version a status. První zachytí nastavení odlišné od výchozích hodnot, druhý identifikuje použitou verzi a target a třetí pomůže zaznamenat aktuální stav včetně důvodů, proč FC neumožní armování.

Výpis diff all není univerzální záloha pro libovolnou verzi firmwaru. Parametry se mohou mezi verzemi změnit, takže jejich obnovení vyžaduje kontrolu cílové verze a konkrétní desky.

U přijímače ExpressLRS se prověřuje kompatibilita verzí, způsob párování, Model Match a zapojení sériové komunikace. U rozhraní CRSF se vysílací pin jedné strany připojuje na přijímací pin druhé strany. Chybně prohozené nebo současně přerušené vodiče mohou napájený přijímač nechat svítit, ale FC z něj nepřečte kanály.

U analogového videa se kontroluje shoda nastaveného pásma a kanálu, VTX table a použité řízení, například SmartAudio nebo IRC Tramp. U digitálního systému je nutné vycházet z konkrétního typu vysílací jednotky, brýlí a jejich podporovaného firmwaru.

Aktualizace všech zařízení na nejnovější dostupné verze není sama o sobě diagnostika. Nejdřív zachovejte původní stav a určete, která změna má řešit konkrétní problém.

Co poslat do servisu FPV dronu

Dobré podklady zkracují hledání závady. Před rozebráním nebo přepájením připravte:

• výstupy diff all, version a status;
• Blackbox log, pokud vznikl během letu s problematickým chováním;
• fotografie celého zapojení i detailů obou stran FC a ESC;
• fotografie pájených spojů, motorů, antén a vedení kabelů;
• přesné označení FC, ESC, přijímače, VTX, motorů, vrtulí a baterie;
• popis posledního funkčního stavu;
• informaci, co problému předcházelo: pád, výměna dílu nebo změna firmwaru;
• přesný projev při napájení z USB a z baterie;
• údaj, který motor selhává, zda je v obrazu OSD a jaké důvody zákazu armování Betaflight uvádí.

Fotografie mají zachytit zapojení před rozebráním. Detail opáleného místa bez pohledu na celý stack nemusí ukázat související vodiče ani rozsah poškození.

Pokud se objeví kouř, zápach, rychlé zahřívání nebo poškozená baterie, sestavu znovu nenapájejte jen kvůli pořízení videa. Pokud nechcete riskovat další poškození, diagnostiku a úpravu dronu můžeme převzít podle dodaných podkladů.

Jak poznat použitelný výstup diagnostiky

Výstupem nemá být jen seznam vyměněných dílů. Servisní protokol by měl rozlišit:

• potvrzené závady;
• související rizika;
• provedené opravy nebo změny konfigurace;
• kontroly uskutečněné po opravě;
• body, které nebylo možné ověřit.

Před zásahem má být jasné, zda je součástí práce pouze diagnostika, nebo také pájení, náhradní díly, konfigurace a zkušební provoz.

Po opravě má smysl převzít zálohu konfigurace před a po zásahu, přehled vyměněných částí a výsledek kontroly motorů, přijímače, failsafe a videa. U závady po nárazu pomůže při přípravě podkladů také článek Dron po pádu: co zkontrolovat.

Kdy součást opravit a kdy ji vyměnit

Oprava dává smysl u přesně lokalizovaného vodiče, konektoru, pájeného spoje nebo mechanické části, pokud okolí závady prošlo kontrolou.

Výměna celé desky může být rozumnější při rozsáhlém tepelném poškození, poškození více vrstev plošného spoje, vytržených ploškách v kritickém místě nebo opakované závadě napájecí části. Rozhoduje rozsah poškození, dostupnost dokumentace a kompatibilního dílu i důsledky případného dalšího selhání.

U 4-in-1 ESC může selhat jediný kanál, ale stav ostatních částí nelze určit jen podle toho, že se zbývající motory roztočí. Tepelné poškození, vodivá nečistota nebo porucha napájení mohou zasahovat větší část desky.

Co ověřit před návratem do provozu

První kontrola opraveného dronu probíhá bez vrtulí. Ověřuje se:

• správná orientace modelu v konfigurátoru;
• reakce všech kanálů přijímače;
• nastavení a skutečná funkce failsafe;
• důvody případného zákazu armování;
• pořadí a směr motorů;
• obraz, OSD a ovládání VTX;
• stabilita napájení a neobvyklé zahřívání.

Teprve potom lze nasadit správné vrtule a provést řízený test v prostoru a za podmínek odpovídajících danému provozu.

Oprava jedné závady není automatickým potvrzením vhodnosti dronu pro každý účel. Výměna motoru, vrtule, baterie, rámu nebo umístění vybavení může změnit chování celé sestavy. Pro konkrétní zakázku je proto nutné posoudit výslednou konfiguraci a podmínky plánovaného letu.

Rychlá odpověď

Servis FPV dronu má nejdřív oddělit mechanickou, elektrickou a konfigurační příčinu. Připravte fotografie zapojení, přesný seznam komponent, popis poslední změny a z Betaflightu alespoň diff all, version a status. Servis pak může hledat konkrétní závadu místo výměny dílů naslepo.

Časté otázky

Lze opravit FPV dron, který se po pádu nezapne?

Často lze lokalizovat a opravit závadu kabeláže, konektoru, napájecí části nebo některé z desek. Bez měření ale nelze určit, zda selhal hlavní přívod, ESC, regulátor napětí na FC nebo samotná řídicí jednotka. Pokud se dron zahřívá, zapáchá nebo je viditelně poškozený, LiPo znovu nepřipojujte.

Stačí servisu poslat diff all?

Nestačí. Výpis zachycuje konfiguraci, nikoli prasklý spoj, poškozený vodič nebo mechanickou závadu. Přidejte výstup version, fotografie celého zapojení, seznam komponent a popis okamžiku, kdy problém vznikl.

Má se při servisu vždy aktualizovat Betaflight a ExpressLRS?

Ne. Aktualizace má řešit konkrétní problém nebo požadavek na kompatibilitu. Nejdřív se zachytí původní stav, ověří verze, target a zapojení a až potom se provede kontrolovaná změna.

Jak se rozliší vadný motor od vadného ESC?

Motor se nejdřív zkontroluje mechanicky a elektricky. Následně lze řízeným porovnáním s ověřeným motorem nebo kanálem určit, zda závada zůstává u motoru, nebo u výstupu ESC. Stolní zkoušky motorů se provádějí bez vrtulí.

Jak objednat diagnostiku FPV dronu?

Do poptávky servisu FPV dronu přiložte seznam komponent, fotografie zapojení, uloženou konfiguraci a přesný popis závady. Uveďte také, co problému předcházelo a které kontroly už proběhly.
